鈑金加工的圖紙畫法
作者：
發布日期：2017-09-21 15:16
圖紙是鈑金加工廠家經常涉及到的加工步驟，可以說一切的鈑金加工都是按照圖紙設計進行操作的。非標柜體定制是一家專業的鈑金加工廠家，幾乎為所有的客戶生產加工的鈑金件產品都是按照圖紙進行的，當然也有極少部分的產品是直接加工的，鈑金加工廠家為了確保產品的質量，一般都是嚴格按照鈑金加工圖紙進行的，這里有人會問為什么鈑金加工要用到圖紙畫法呢，有什么樣的規定呢，給出最專業的解答。

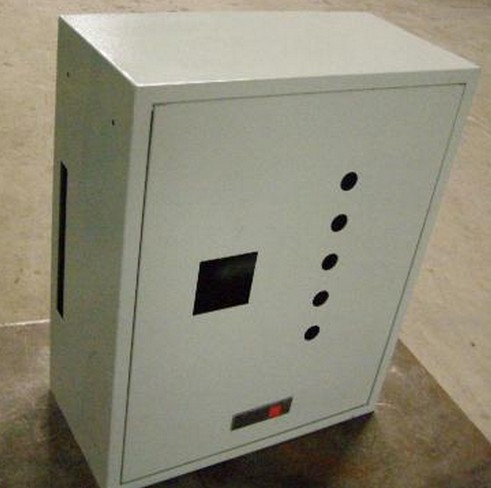

一、目的：
規范鈑(零)件圖的圖面畫法,達到鈑(零)件圖繪制的快速統一。
二、圖面要求：
1、鈑件圖和零件圖都必須用第一角投影法繪制。不允許第三視角圖紙下發車間使用，除非客戶的圖紙是很難轉化的圖片格式或PDF檔案格式，但必須清晰注明第三角視圖，否則一律按照第一角執行。
2、鈑金件圖中孔的畫法遵照國標畫法及相關規定。
3、一張圖面一般只能表達一塊模鈑,同一功能模鈑分成幾部分時,畫在同一張圖中,圖框中零件數量欄填寫總的件數。
4、鈑件圖中如有多個鈑件共享的情況,則必須把共享的零件拷貝到鈑件圖的側面,并在拷出的視圖正下方注明零件的編號。
5、平板零件圖中一般只畫零件的俯視方向視圖,表達不清楚的部分進行局部剖視。
6、零件圖以表達清楚為原則,主視圖一般從模鈑圖中直接拷貝出來,不要旋轉和鏡射,特殊情況除外,絕對禁止將拷貝出來的視圖放到其它視圖的位置。
7、鈑金件的技術要求，涉及材質，厚度，不允許接刀痕、壓傷、劃傷、毛刺等外觀規定，并涉及相應的表面處理，檢驗標準等規定。
8、對于多道折彎的零件，壓鉚、抽芽孔等數量多的孔位零件，壓鉚孔采用“A”符號標注所有相同的孔，不同的壓鉚類型如螺母多種，螺柱多種規格，采用“A”“B”“C”等不同符號在圖面標注清楚相應規格的數量，避免員工壓錯。
